除砂旋流器在油田的应用介绍

　　旋流器在油田作业的运用中有哪些优势？？

　　根据使用用途，水力旋流器分除砂旋流器和除泥旋流器，二者结构类似，工作原理相同。

　　1. 结构

　　上部圆柱形，下部锥形。

　　上侧管进液，上口排液，下口排除砂、泥。无运动件。

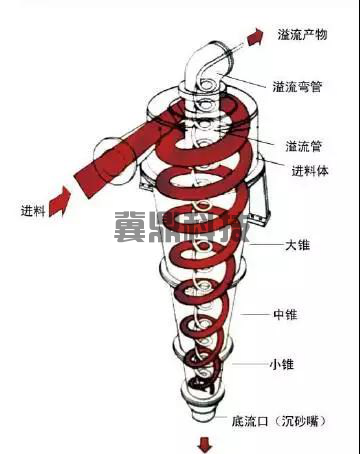

　　2. 工作原理

　　离心泵打入压力泥浆（切向进入旋流器）在旋流器中产生离心力：质量大的固相颗粒离心力大，甩到旋流器内壁，靠重力作用下旋，下口排除砂、泥。质量小的随液体螺旋上升溢出。

　　除砂旋流器

　　除砂器用于油田、天然气、水电、建筑等钻孔泥浆净化工艺中，是处理钻井液的二级固控设备,根据旋流器直径的大小不同,分为旋流除砂器和旋流除泥器.一般6″～12″的旋流器组合称为除砂器,是钻井作业中的二级固控设备，常用的是10″和12″旋流器，主要用于分离钻井液中粒度为47-76μm的固相颗粒。根据客户要求处理量的大小，选择几组旋流器组合成除砂器。

　　冀鼎环保科技旋流器广泛应用于石油钻井，水平定向钻井的除砂分离。除砂旋流器具有：除砂效率高、分离精度高，可以分离出40~75μm的固相颗粒；重量轻，安装方便，耐磨损、抗老化，使用寿命长的特点。

　　除泥旋流器

　　除泥旋流器经常用于钻井泥浆除砂或脱泥，是处理钻井液的三级固控设备,根据旋流器直径的大小不同,分为旋流钻井液除砂器和旋流钻井液除泥器.一般2～5″的旋流器组合称为钻井液除泥器，是钻井作业中的三级固控设备，常用的是5″和4″旋流器，主要用于分离钻井液中粒度为15-47μm的固相颗粒。根据客户要求处理量的大小，选择几组旋流器组合成除泥器。

　　河北冀鼎环保科技公司的旋流钻井液除泥器广泛应用于石油钻井，水平定向钻井的旋流除泥分离。除泥旋流器的特点：分离精度高，底流带浆量少。除泥旋流器各单体旋流器布置方式可定制，除泥效率高，分离效果好。

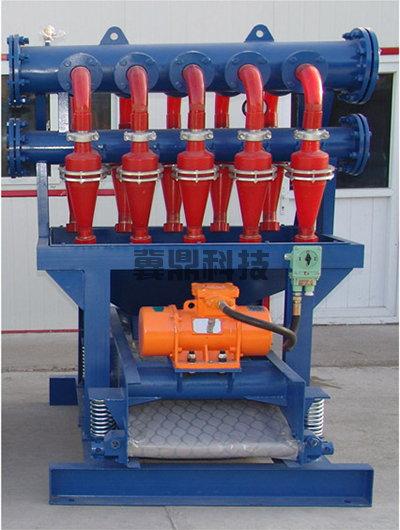

　　泥浆清洁器(Mud cleaner)是除砂旋流器、除泥旋流器以及底流振动筛合三为一，又称除砂除泥一体机，适用于石油天然气钻探的钻井液固控系统，用于分离经振动筛处理过后的钻井液中的固相颗粒。泥浆清洁器用于加重泥浆处理，避免重晶石白白浪费。

　　1. 产品作用

　　加重泥浆处理，清除比重晶石颗粒大的颗粒，回收重晶石和液相。

　　净化系统：振动筛（40目）→清洁器→离心机。

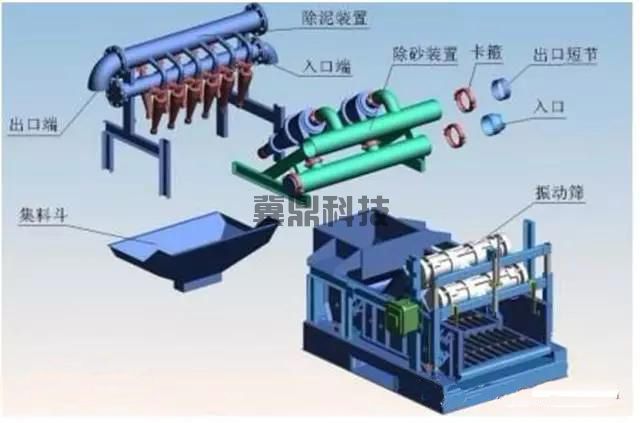

　　2. 产品结构

　　上部旋流器：除砂器内径6″～12″；除泥旋流器内径4～5”；

　　下部振动筛：150～200目

　　3. 工作过程

　　经双层振动筛，上层40目，下层60目，分理之后；回收将泥浆由砂泵打入清洁器；

　　FX系列泥浆清洁器是我公司主要设备之一，是钻井泥浆的二、三级固控设备,它是将一组除砂旋流器和一组除泥旋流器组合在一台振动筛上，能快速清除钻井液中的有害固相，改善钻井液性能，满足高压喷射钻井新工艺的要求。

　　旋流器自20世纪80年代末开始在内出现,是一种离心分离装置，是利用不互溶介质间的密度差而进行离心分离的。目前，含油污泥的处理一直困扰着各大油田，研究出高效的细颗粒分离水力旋流器成为一种很有潜力的研究方向。将固-液分离用水力旋流器在油田现场推广应用，对提高油田开采的经济效益有很大意义。这种处理工艺已逐渐不适应油田开发的经济效益要求，因此快速有效地分离油井采出液中的固体杂质已成为亟待解决的重大技术课题。 同采矿业中的除砂工艺相比，油田含油污水中细颗粒的分离处理有以下几方面的特点：

　　（1）颗粒浓度通常很小，一般在0.01%～1%左右；

　　（2）颗粒直径非常小，一般只有几十微米左右；

　　（3）颗粒密度小，通常与水相差不多；

　　（4）细颗粒存在于含有油、气等成分的多相混合介质中，粘度大，混合介质的组成复杂；

　　（5）混合介质中气的存在又给分离过程增加了不稳定的因素。这些客观因素的存在都使细颗粒的分离难度加大。

　　针对这一工程实际问题，内各油田虽开展了一些研究工作，如“加药破乳—热洗—压滤—含油泥饼焚烧”等，为油田发展提供了一定的技术支持，但一直没有大的突破。 目前，各大油田相继进入高含水、高含砂阶段，导致现有的除砂、脱水处理系统负荷越来越大，技术改造连年不断、所用设备逐年增加、流程越来越复杂、规模越来越大，从而造成成本越来越高。针对这一实际情况，旋流分离必将作为重力分离的一项替代技术成为21世纪际油田地面工程中的主体技术和重要装备。

　　进入20世纪80年代以来，油田地面分离技术进入重大技术发展时期。这类设备主要以静态水力旋流器?和动态水力旋流器为典型代表，因其体积小、处理时间短，因而日益引起际石油工程技术界的广泛关注。一方面各石油生产厂商竞相在工程中采用该技术，另一方面有关科研部门也在致力于这一技术的开发研究。

　　旋流器是一种应用非常广泛的非均相混合物分离设备。水力旋流器工作的基本原理是将具有一定密度差的液—液、液—固、液—气、气—固等两相或多相混合物以一定的压力（或初速度）有切向进料口进入水力旋流器内部，流体的压力能转为流体的动能在旋流器内部做高速的旋转运动，流体在运动过程中产生很强的离心力场，使混合物中密度（或直径）较大的组分（粗相）在离心力的作用下，在旋转运动的同时向下、向外运动，形成外旋流以底流的形式从底流口排出；而密度（或直径）较小的组分（轻相）在旋转运动的同时向内、向上运移，形成内旋流以溢流的形式经溢流口排出，从而完成分离任务。
