水力旋流器正确安装方法和安装注意事项

发布时间:2020-10-22 10:26:49      发布人:冀鼎环保科技  浏览量:

  水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。

  生产实践中,水力旋流器的安装方式有四种:正装、倒装、斜装和平装。

  水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。

  生产实践中,水力旋流器的安装方式有四种:正装、倒装、斜装和平装。

  随着料浆从旋流器的柱体部分流向锥体部分,流动断面越来越小,在外层料浆收缩压迫之下,含有大量细小颗粒的内层料浆不得不改变方向,转而向上运动,形成内旋流,自溢流管排出,成为溢流,而粗大颗粒则继续沿器壁螺旋向下运动,形成外旋流,由底流口排出,成为沉砂。从而达到分离分级的目的。水力旋流器溢流管直径对水力旋流器角锥比的影响较大。角锥比是指溢流管直径与沉沙口直径的比值(dov/ds),它是影响溢流和沉沙体积产率及分级粒度的重要参数。实际生产中使用旋流器的角锥比一般为3~4。

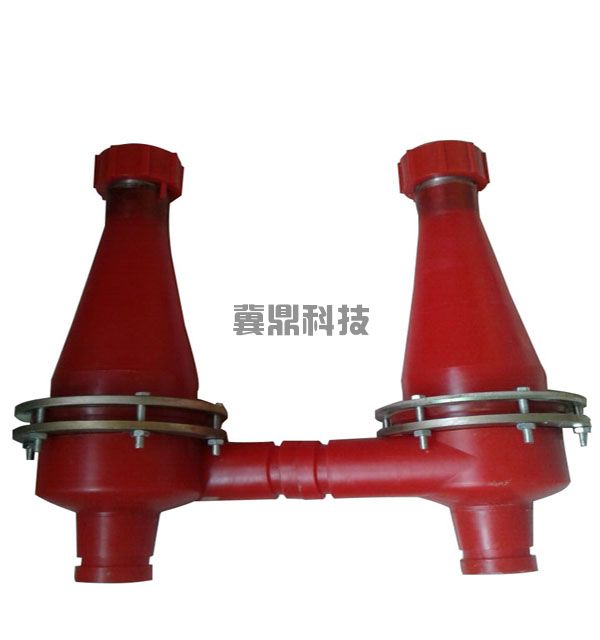

水力旋流器正确安装方法和安装注意事项

  水力旋流器的缺点是:给矿用砂泵的动力消耗大且磨损快,单位电耗约为螺旋分级机的数倍,但分级效率高可弥补此损失;机件磨损快,主要是给料口和沉砂口磨损快,因此衬有橡胶和聚氨酯等耐磨件且容易更换,有的沉砂口大小可以调节;给矿浓度、粒度、黏度和压力的微小波动即对工作指标有很大影响,为此可配置相应的自动控制装置。

  从结构上来讲,水力旋流器是由给矿机、圆柱外壳体、溢流管、锥形容器和排矿口、导管、沉砂口等结构组合而成,旋流器整体呈现倒锥形,它的上端是中空圆柱体,下端的圆柱体比上端直径小,溢流管将二者连接起来,就呈现出了我们所见到的倒锥形水力旋流器。

  水力旋流器在用于闭路磨矿时,要提供的工艺参数包括,旋流器所需处理浆液的浓度、粘度、固体比重、液体比重、固体含量、固体颗粒密度、进口浆料的固体颗粒粒度分布,旋流器单位时间内的固料处理量、给矿率、浆料通过量、磨矿所需粒度及浆料的酸碱度等。旋流器的底流和溢流要求参数,是指和底流溢流有关的流量、浓度和粒度等,包括旋流器的溢流密度或者含固体量、底流密度或者含固体量、循环负荷、过程控制约束等。水力旋流器的设计过程中,旋流器制造企业还需了解使用单位的磨矿目的及后续的流程工序,以便能更好的保证后续流程中有用矿物更好的回收。

  水力旋流器是目前应用比较广泛的一款分级设备,由于分级效率高、占地面积小、价格便宜而受到消费者的欢迎。除了用于矿物分级,水力旋流器还可用于污水处理、矿浆浓缩、脱泥和油水分离等,简单来说,它的分级原理就是利用矿物之间的密度不同将物料进行分选。

  圆柱形筒体的高度对矿浆在旋流器中的停留时间亦即分级效率有影响,但过高或过低都不好,一般为其直径的0.6~1.0。

  外侧环流在向下流动中不断扩大,并充满溢流管下部外围整个区域,其中一部分直接进入到溢流管内,称为短路流;锥体部分,在外层向下流动与内层向上流动的液流中间,存在着零速转变点。将各处速度为零的点连接起来可得到一个圆锥面,该面称作轴向零速包络面。

  水力旋流器是由上部筒体和下部锥体两大部分组成的非运动型分离设备,其分离原理是离心沉降。当待分离的料浆(非均相固液混合物)以一定的压力从旋流器周边进入旋流器后被迫作回转运动。由于其受到的离心力、向心浮力、流体曳力等大小不同,料浆中的固体粗颗粒克服水力阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及大部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。在后续给料的推动下,颗粒粒径由中心向器壁越来越大,形成分层排列。随着料浆从旋流器的柱体部分流向锥体部分,流动断面越来越小,在外层料浆收缩压迫之下,含有大量细小颗粒的内层料浆不得不改变方向,转而向上运动,形成内旋流,自溢流管排出,成为溢流,而粗大颗粒则继续沿器壁螺旋向下运动,形成外旋流,最终由底流口排出,成为沉砂。从而达到分离分级的目的。

  水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。

  生产实践中,水力旋流器的安装方式有四种:正装、倒装、斜装和平装。

  1、正装。旋流器的轴线垂直于水平线、溢流口在上,沉沙口在下。分级、脱泥、浓缩、澄清和洗涤作业的旋流器多用正装,特别是单台的旋流器。

  2、倒装。旋流器的轴线也垂直于水平线,但溢流口在下,沉沙口在上,同正装正好相反。选别作业中的重介质旋流器有时采用倒装。

  3、斜装。旋流器轴线同水平线成一角度。多台成组配置的旋流器或选别用的重介质旋流器多采用斜装。

  4、平装。旋流器轴线同水平线相平行,应用较少,只有处理纤维状浆体带有螺旋排矿装置的旋流器采用平装,油水分离旋流器多用平装。
